WEBTEC CT15-5VB-D-6渦輪流量計作為CT系列中的一員,其產品結構可歸納為以下幾個核心部分:
一、渦輪測量組件
渦輪設計:渦輪由導磁性良好的不銹鋼制成,通常裝有4-8片螺旋形葉片,這些葉片在流體沖擊下旋轉,其轉速與流體流速成正比。渦輪的質量設計得盡可能小,以提高對流速變化的響應性。
軸承與支承:渦輪支承在摩擦力很小的軸承上,確保渦輪能夠平穩旋轉,減少因摩擦產生的誤差。
二、導流與整流結構
導流器:由導向片及導向座組成,位于流體進口處。其作用是導直流體,避免流體自旋改變與渦輪葉片的作用角,從而保證流量計的精度。
整流器:內置于流動塊中,有助于在空間有限的情況下減少湍流和渦流的影響,使流體更加平穩地沖擊渦輪葉片。
三、磁電轉換裝置
轉換原理:渦輪的旋轉周期性地改變磁電轉換器的磁阻值,使檢測線圈中的磁通發生周期性變化,從而產生周期性的感應電勢(電脈沖信號)。
信號處理:磁電轉換裝置內可能裝有前置放大器,以提高抗干擾能力和增大信號傳送距離。這些電脈沖信號經放大后,可傳輸至顯示記錄儀表,推導出被測流體的瞬時流量和累積流量。

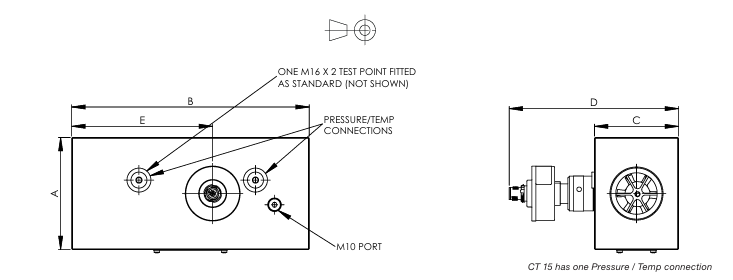

四、外殼與連接端口
外殼材料:通常由不導磁的不銹鋼制成,具有良好的耐腐蝕性和機械強度。
連接端口:提供BSPP或SAE雙向操作端口,便于與液壓系統中的其他部件連接。端口設計確保流體在通過流量計時不會產生顯著的壓降或泄漏。
五、內置微控制器與信號調節
微控制器功能:內置微控制器可調節來自流量計的信號,提供精確的模擬輸出(如4-20 mA電流環路或0-5 V電壓輸出)。這使得流量計能夠直接連接到數字顯示器、PLC或定制DAQ系統,而無需擔心復雜的校準因素或查找表。
信號調節:微控制器對渦輪轉速產生的電脈沖信號進行調節和處理,確保輸出信號的穩定性和準確性。
六、防護與密封設計
防護等級:流量計的外殼和密封設計確保其能夠在惡劣的工業環境中穩定工作。例如,某些型號可能具有IP66或更高的防護等級,防止灰塵和水分侵入。
密封材料:使用高質量的密封材料(如FKM等),確保流量計在長期使用過程中不會因密封失效而導致泄漏或性能下降。
